产品概述

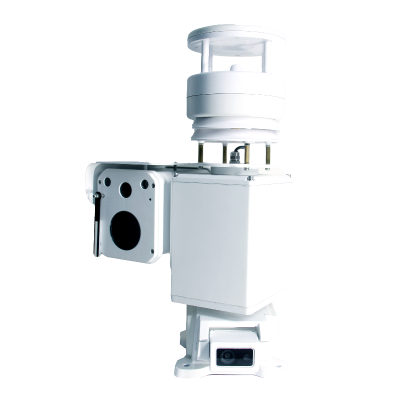

架空输电线路在线监测装置是一款高效率、智能化、适应性强的在线监测装置。该产品可以通过5G/4G网络，24H有效地对输电线路的本体、通道、塔基的运行状态进行监测，及时预警、及时定位和排除故障，提高电力系统的安全稳定性和运行效率。
产品优势
适应极端环境，防护强大
铝合金结构设计，IP67防护等级。适应-40℃—70℃恶劣的自然环境以及满足不同电压等级的输电线路工作。
精选电芯，强劲续航
精选知名品牌碳酸铁锂电芯，高效充电，强劲续航。
全方位、多角度监测
云台镜头支持水平360°垂直±90°旋转，实现对本塔状态、金具、绝缘子串、导线和通道的全方位监控。
昼夜摄像，24h作业
1600万高清镜头+800万夜视镜头，昼夜双摄自动切换，全天候保护输电线路安全。
AI智能，分析预警
自动识别和判断输电线路的异常情况，支持21类外破风险智能检测（如区域入侵、外力破坏、线路舞动、火灾监测等），并及时发送预警信息。
应用场景及解决问题
产品应用场景广泛，主要用于对高压输电线路进行实时、全面监测。
丰富拓展
40倍光学变焦镜头
光学变倍摄像机像素不低于200万，图像分辨率不低于1920*1080，高清还原实景影像；40倍可见光大变倍，远距离的物体和细节清晰可见。
红外热成像镜头
采用氧化钒非制冷红外焦平面探测器，热灵敏度≤50mk@30℃，可水平和垂直180°翻转工作，对输电线路金具、终端塔/场的套管、尾管等红外测温巡检。
800w黑光级镜头
超强感光性能，在0.0001lux超低照度下提供清晰全彩图像拍摄。
三维测距
利用激光雷达获取电力场景的三维点云，并和二维图像进行特征提取与匹配。实时分析、动态测量隐患与导线的距离，实现超安全距离自动告警。精准度满足200m范围内0.5m误差，300m范围内1米误差。
产品参数
规格型号
SX-QUPT520
云台摄像机参数
图像传感器
像素
镜头倍数
照度
像素
镜头倍数
照度
1/1.8" CMOS (SONY385)星光级
200万像素 1920(H)x1080(W)
40倍光学变倍
0.001Lux彩色，0.0001Lux黑白
200万像素 1920(H)x1080(W)
40倍光学变倍
0.001Lux彩色，0.0001Lux黑白
全景摄像机
白天
1/2.8" CMOS 200万像素
120°广角，画中画，分辨率可调
120°广角，画中画，分辨率可调
塔基通道
像素
200万像素 1920(H)×1080(V)
云台功能
速度范围
角度范围
预置位
巡航扫描
红外距离
角度范围
预置位
巡航扫描
红外距离
水平：0-20°/S；垂直：0-20°/S
水平 ：360°连续旋转；垂直：-90°~ 90°
1000个
16组巡航
100m
水平 ：360°连续旋转；垂直：-90°~ 90°
1000个
16组巡航
100m
AI
智能分析
AI处理器
AI处理器
支持施工机械识别（吊车、塔吊、挖掘机等）、人员入侵监测、异物悬挂、烟火识别
高通：8953 CPU主频1.5GHz及以上多核处理器，内存4GB，算力4Tops
高通：8953 CPU主频1.5GHz及以上多核处理器，内存4GB，算力4Tops
网络功能
接入协议
网管协议
视频压缩
数据存储
WIFI
GPS/北斗
通讯
远程升级
网管协议
视频压缩
数据存储
WIFI
GPS/北斗
通讯
远程升级
GB28181协议、国网B接口、i1协议、南网协议
《南方电网无线蜂窝通信接入设备技术规范》
H.264/H.265
128G
支持
支持
5G/4G
支持甲方平台远程升级功能
《南方电网无线蜂窝通信接入设备技术规范》
H.264/H.265
128G
支持
支持
5G/4G
支持甲方平台远程升级功能
安全
数据加密
可支持硬件加密（选配）
微气象参数
4要素
温度、湿度、风速、风向
接口
RS485控制接口
网络
网络
可支持太阳能控制器及物联网传感器 （选配）
10/100M网络自适应，RJ45适配器 （选配）
10/100M网络自适应，RJ45适配器 （选配）
一般规范
温度
湿度
防护等级
重量
尺寸
电源
在线静态功耗
在线状态下平均静态功耗
在线状态下平均采集功耗
湿度
防护等级
重量
尺寸
电源
在线静态功耗
在线状态下平均静态功耗
在线状态下平均采集功耗
-40 - 70℃
0～90%（无冷凝）
IP67
5KG
Φ436×265mm
DC9-18V
<0.2W
<5W
<20W
0～90%（无冷凝）
IP67
5KG
Φ436×265mm
DC9-18V
<0.2W
<5W
<20W
防水等级
防水等级IP67
上述页面中的数据均为森旭内部实验所得，如需定制产品数据可联系客户经理获取。实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同，请以实际使用情况为准。
